SGCMY扭矩扳手检定仪_200-1000N.m扳手扭矩检定仪



一、扭矩扳手检定仪简介

      要买SGCMY(50-5000N.m)扭矩扳手检定仪。就选上海铸衡生产的SGCMY系列
扭矩扳手检定仪,是一款用于校验各种扭矩扳手的测试仪器,硬件扩充性强,软件平台灵活。由高精度扭矩传感器和受力支架等共同组成。其测试精确、性能稳定、功能丰富、操作简便。该款扭矩扳手检定仪是一款性价比很高的测试仪器,已广泛应用于电力、轻工、机械、发动机、内燃机、电动车、摩托车、汽车、船舶、飞机等制造行业和计量检测部门。



 扭矩扳手检定义

扭矩扳手校准仪





二、扭矩扳手检定仪用途

SGCMY扭矩扳手检定仪是检定扭矩扳子专用设备,主要用于检测各种定力式扭力扳手,数显式扭力扳手、预置式扭力扳手扭力起子、螺丝刀和各种涉及拧紧力的仪器和产品。



扭矩扳手校准仪





三、扭矩扳手检定仪功能特点

1、 高精度、高分辨率、采样速度快、全屏显示。

2、采用高精度扭矩传感器,具有扭矩方向提醒。

3、7寸触摸屏显示,峰值保持功能。

4、四种单位互相转换,可供选择(N·m、kgf·cm、lbf·in、lbf·ft)。

5、实时、峰值两种模式可随意切换。

6、实时显示,表盘显示,曲线显示。

7、实时显示时间,日期。

8、设置上下限,超量程提醒。

9、可以存储峰值数据,里面存储的数据可以进行查看,也可以用U盘导出来。

10、中英文界面显示,可以根据需求自由切换。

11、可以根据扭力扳手设定对应的编号。



扭矩扳手校准仪



四、扭矩扳手检定仪规格参数

  型号

指标

SGCMY

-50

SGCMY

-100

SGCMY-200

SGCMY-300

SGCMY

-500

SGCMY

- 1000

SGCMY-2000

SGCMY-3000

SGCMY

-5000

最大测量值

N•m

50

100

200

300

500

1000

2000

3000

5000

分度值

N•m

0.005

0.02

0.02

0.02

0.05

0.5

0.5

0.5

0.5

外形尺寸mm

555×335×235

655×335×255

915×415×285

1145×415×285

1820×525×320

2450×650×420

被检长度范围mm

150~450

150-500

150-700

150~780

150~1010

250~1750

350~1900

宽度行程mm

100

100

125

144

180

280

370

高度行程mm

80

精度

±1%

电源

220V电源

净重量

32Kg

40Kg

47Kg

52 Kg

65Kg

118Kg



五、扭矩扳手检定仪液晶触摸屏显示界面图:

1、中英文切换



扭矩扳手校准仪





2、主界面显示:



 扭矩扳手校准仪





3、曲线和指针显示界面:



        扭矩扳手校准仪

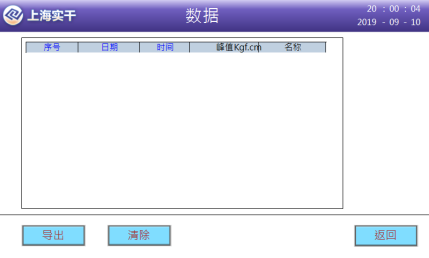

4、数据存储界面



 扭矩扳手校准仪







1、 功能按键



a、单位键,当前单位不能满足测试要求时,可对着单位位置单击一次,依次显示单位

(N·m、kgf·cm、lbf·in、lbf·ft),可轮流切换。

b、峰值键,默认状态下为实时值,若需要峰值可单击峰值,实时和峰值可轮流切换。

c、置零键,在实时值状态下按此键可回归零位。

d、切换键,按此键进入表盘、曲线显示界面。

e、存储键,可以对当前数值进行储存,通过查看键可以查询所存储数据。

          F、菜单键,进入菜单键,可以对设备进行标定调试(非技术人员不能随便进入)

  2、电源接口:连接电源使用仪器(本仪器直接插220V电源使用)。

3、承力四方孔:与被检物的四方测头连接。

  4、被检物:如表盘扭力扳手、预置式扭力扳手等。

  5、手轮:旋动手轮即可进行检测。





六、扭矩扳手检定仪部件组成

S



1- 传感器受力头:出厂时根据扭矩扳手方头尺寸配备若干个转换测试头,与被检物的四方测头连接;

2- 显示器:触摸屏显示窗可设置和显示扭力值等;

3- 水平受力杆;

4- 螺杆;

5- 高度调节钮:可调节平台高度使被测扭矩扳手处于水平状态,如不在水平状态可能会导致测量误差; 左右调节钮:调节测试平台使其适合被测扭矩扳手的臂长,也可调节测试平台的方向以适应扭矩扳手的正反向测量;

6- 驱动手轮:给被测扭矩扳手正反向加载或卸载;



七、扭矩扳手检定仪工作环境

1、操作温度:-10℃~40℃。

2、操作湿度:≤90%RH、。

3、周围无震动源和无腐蚀性环境。



八、扭矩扳手检定仪操作步骤

1、插好电源连接线,放入承力四方孔。

2、打开硬开关。

3、放好被检物,将被检物的四方测头放入该检定仪的承力四方孔内。

4、被检物的尾部不碰到外物,调整好高度调节块和长度调节块,显示屏清零。

5、摇动手轮,开始检测。

6、检测时若要变换单位,按“单位切换”键,四种单位互相切换,按一下就切换一个单位。



九、扭矩扳手检定仪承力四方孔尺寸

     不能随意碰撞承力四方孔,以免造成破坏。下面是承力四方孔的平面图:



 扭矩扳手检定仪



 十、扭矩扳手检定仪注意事项、保养及维修

1、请勿超负荷测试扭矩,一定要在扭矩测试仪的测试范围内测试扭矩,否则会损坏仪器,更有可能会造成危险。

2、请勿用重物、利器等尖锐物体敲击、刮划显示屏。

3、请勿在水、油或其他液体溅到的地方使用扭矩测试仪,要将扭矩测试仪存放于阴凉、干燥和没有振动之处。

4、请勿打开显示屏后面的盖子,更不能调校里面的微调电阻。

5、请勿松动扭矩测试头内的固定螺丝。

6、将电源航空插头完全插入插座后再使用,插头松动可能会引起短路而导致电击或火灾。
