上海铸衡生产的SGSZ型电动双柱测试台是专为国内外推拉力计(测力计)配备,本电动双柱测试台采用双导杆结构,具有稳定性好,适用范围广,使用方便等优点,并具有无极调速,手动、自动、往返次数、时间可设置等功能。我司电动双柱测试台适用于各种推拉力负荷、插拔力、破坏试验、疲劳试验等测试。

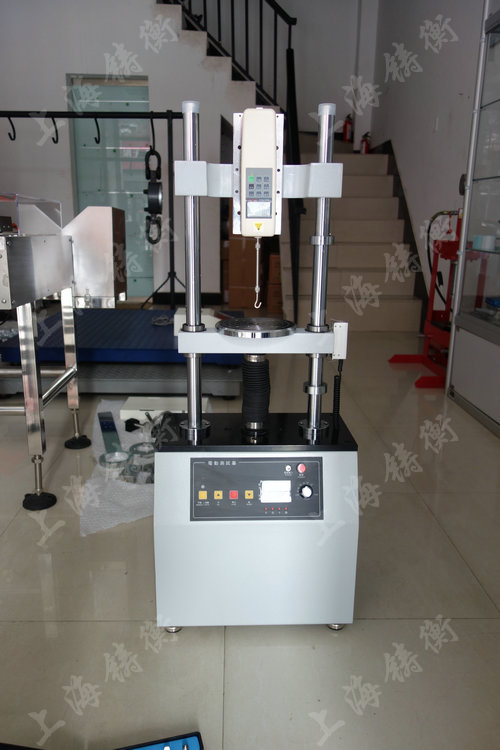

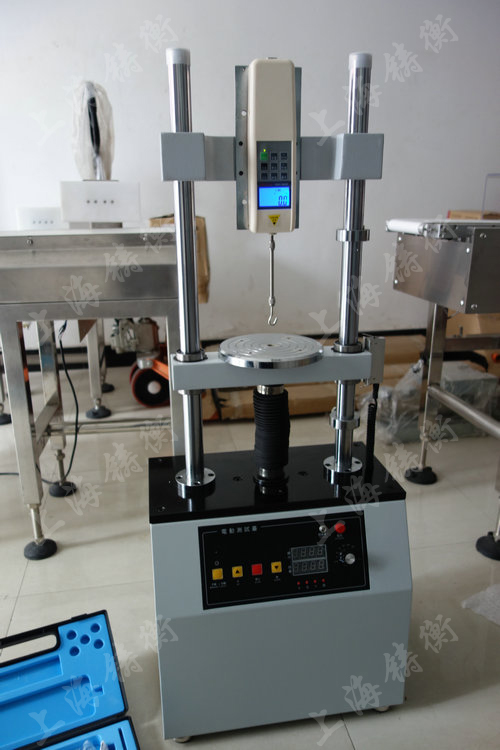

电动双柱测试台图片
电动双柱测试台主要特点
1. 数码管屏幕显示
2. 计时计数往返测试
3. 外形尺寸:400×300×1100mm
4. 无级调速:0~500mm/min
5.额定负荷:1000N/2000N/5000N
6. 有效行程:≤400mm
7. 重 量:55kg
电动双柱测试台使用方法:
1.测力计安装方法1)传感器内置式:将4-M6螺丝穿入固定块4-φ6.2孔中,在螺纹方向各套入1个垫圈,并与测力计安装板上4-M6螺纹旋紧,测力计安装板上,测力计安装孔分为两组,分别为30x145、40x90。用户可根据自己的需要确定。
2)传感器外置式:将2-M8螺丝穿入固定块2-φ8.5孔中,并与连接杆上2-M8螺丝旋紧。将M12螺母穿入连接杆通孔内并与传感器旋紧即可,操作系统可安装在外置式测力计安装板上。
2.操作面板使用方法:1)电源开关:当按下按钮时,接通电源,再次按下,电源断开。2)速度操作:由于被测物体及用户要求的不同,当调整调速器旋钮时,载体的运动速度为60~300mm/min。
3.功能操作:手动/自动,当将旋钮旋至手动时,如使载体运动,则需按住升(UP)或降(DOWN)键,断开则运动停止。当旋钮旋至自动时,如使载体运动则直接按升(UP)或降(DOWN)键。
4.测力计高度调整:SG立式机台固定块两侧为M8锁紧镙钉,首先将M8锁紧镙钉松开,将固定块向上或向下移动到所需要的高度后,将M8螺钉锁紧。
5.行程调整:导柱上十字槽螺钉为很大行程的1,限位套为用户测量所需行程调节套。
电动双柱测试台哪家好
电动双柱测试台规格型号
序号 NO |
产品型号
(Model) |
测量范围
(KN) |
有效行程
(mm) |
外形尺寸
(mm) |
重量
(KG) |
01 |
SGSZ-5 |
5 |
220 |
400X250X1050 |
56 |
02 |
SGSZ-5J |
5 |
标配220(可订做220-1000) |
400X250X1300 |
60 |
03 |
SGSZ-10 |
10 |
640X400X2400 |
88 |
04 |
SGSZ-20 |
20 |
05 |
SGSZ-30 |
30
|
退换货说明:
⒈货物质量有问题,自签收之日起,7天内可以退换货,来回邮费均由我们承担。
⒉本公司销售的产品为专业性产品,若您对产品不熟悉如何使用,可以致电我们;我们有专门的维修工程师为您解答。
⒊产品一经售出,如无质量问题,如特殊情况外,不退货。
