小量程扭力扳手测试仪,小量程的扭力扳手测试仪

【产品特点】

小量程扭力扳手测试仪：铸衡的这款SG系列扭力扳手测试仪主要用于检测或校准各种扭力扳手的检测仪器。本款扭力扳手测试仪可满足用户检测不同规格量程的扭力扳手，又能保证检测精度，量程转换方便，经济实用。...

电话：13916301192

详细介绍

小量程扭力扳手测试仪,小量程的扭力扳手测试仪
铸衡厂家的SGCMY系列小量程扭力扳手测试仪，是*用于校验*扭矩扳手的测试仪器，硬件扩充*，软件平台*。由小量程扭力扳手测试仪高精度扭矩传感器和受力支架等共同组成。其测试*、*稳定、功能丰富、操作简便。该小量程扭力扳手测试仪是*性价比很高的测试仪器，已*应用于电力、轻工、机械、发动机、内燃机、电动车、摩托车、汽车、船舶、飞机等制造行业和计量检测部门。

小量程扭力扳手测试仪图片

二、用途
SGCMY小量程扭力扳手测试仪是检定扭矩扳子*设备，主要用于检测*定力式扭力扳手，数显式扭力扳手、预置式扭力扳手、扭力起子、螺丝刀和*涉及拧紧力的仪器和产品。
三、功能特点
1、高精度、高分辨率、采样速度快、全屏显示。
2、采用高精度扭矩传感器，具有扭矩方向提醒。
3、7寸触摸屏显示，峰值保持功能。
4、四种单位互相转换，可供选择（N·m、kgf·cm、lbf·in、lbf·ft）。
5、实时、峰值两种模式可随意切换。
6、实时显示，表盘显示，曲线显示。
7、实时显示时间，日期。
8、设置上下限，超量程提醒。
9、可以存储峰值数据，里面存储的数据可以进行查看，也可以用U盘导出来。
10、中英文界面显示，可以根据需求自由切换。
11、可以根据扭力扳手设定对应的编号。

三、液晶触摸屏显示界面图：
1、中英文切换

四、规格参数型号指标 SGCMY -50 SGCMY -100 SGCMY-200 SGCMY-300 SGCMY -500 SGCMY - 1000 SGCMY-2000 SGCMY-3000 SGCMY -5000 *测量值 N•m 50 100 200 300 500 1000 2000 3000 5000 分度值 N•m 0.005 0.02 0.02 0.02 0.05 0.5 0.5 0.5 0.5 外形尺寸mm 555×335×235 655×335×255 915×415×285 1145×415×285 1820×525×320 2450×650×420 被检长度范围mm 150～450 150-500 150-700 150～780 150～1010 250～1750 350～1900 宽度行程mm 100 100 125 144 180 280 370 高度行程mm 80 精度 ±1% 电源 220V电源净重量 32Kg 40Kg 47Kg 52 Kg 65Kg 118Kg

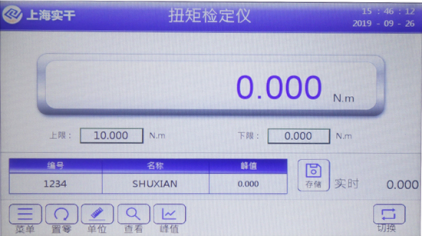

2、主界面显示：

3、曲线和指针显示界面：

4、数据存储界面

1、 功能按键

a、单位键，当前单位不能*测试要求时，可对着单位位置单击*，依次显示单位
（N·m、kgf·cm、lbf·in、lbf·ft），可轮流切换。
b、峰值键，默认状态下为实时值，若需要峰值可单击峰值，实时和峰值可轮流切换。
c、置零键，在实时值状态下按此键可*归零位。
d、切换键，按此键进入表盘、曲线显示界面。
e、存储键，可以对当前数值进行储存，通过查看键可以查询所存储数据。
          F、菜单键，进入菜单键，可以对设备进行标定调试（非技术人员不能随便进入）
  2、电源接口：连接电源使用仪器（本仪器直接插220V电源使用）。
3、承力四方孔：与被检物的四方测头连接。
  4、被检物：如表盘扭力扳手、预置式扭力扳手等。
  5、手轮：旋动手轮即可进行检测。
六、部件组成

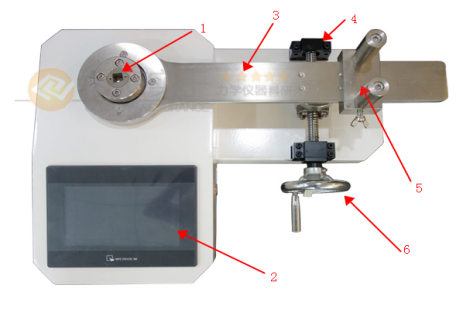

SGCMY系列扭矩扳手测试仪的平面示意图：

1- 传感器受力头：出厂时根据扭矩扳手方头尺寸配备若干个转换测试头，与被检物的四方测头连接；
2- 显示器：触摸屏显示窗可设置和显示扭力值等；
3- 水平受力杆；
4- 螺杆；
5- 高度调节钮：可调节平台高度使被测扭矩扳手处于水平状态，如不在水平状态可能会导致测量误差；左右调节钮：调节测试平台使其适合被测扭矩扳手的臂长，也可调节测试平台的方向以适应扭矩扳手的*反向测量；
6- 驱动手轮：给被测扭矩扳手*反向加载或卸载；
七、工作环境
1、操作温度：-10℃~40℃。
2、操作湿度：≤90%RH、。
3、周围无震动源和无腐蚀性环境。
八、操作步骤
1、插好电源连接线，放入承力四方孔。
2、打开硬开关。
3、放好被检物，将被检物的四方测头放入该检定仪的承力四方孔内。
4、被检物的尾部不碰到外物，调整好高度调节块和长度调节块，显示屏清零。
5、摇动手轮，开始检测。
6、检测时若要变换单位，按“单位切换”键，四种单位互相切换，按一下*切换一个单位。
九、承力四方孔尺寸
不能随意碰撞承力四方孔，以免造成破坏。下面是承力四方孔的平面图：

十、注意事项、保养及维修
1、请勿超负荷测试扭矩，一定要在扭矩测试仪的测试范围内测试扭矩，否则会损坏仪器，更有可能会造成危险。
2、请勿用重物、利器等尖锐物体敲击、刮划显示屏。
3、请勿在水、油或其他液体溅到的地方使用扭矩测试仪，要将扭矩测试仪存放于阴凉、干燥和没有振动之处。
4、请勿打开显示屏后面的盖子，更不能调校里面的微调电阻。
5、请勿松动扭矩测试头内的固定螺丝。
6、将电源航空插头完全插入插座后再使用，插头松动可能会引起短路而导致电击或火灾。
7、本产品按*有关标准JJG797-2013每年须送检*，以*产品的*度。
8、请不要湿手拔出或插入插头，否则可导致触电。
9、请用柔软的布来清洁本机，将干布浸入泡有清洁剂的水中，拧干后再*灰尘和污垢。不要使用易散发的化学物质，例如挥发剂、稀释剂、酒精等。
10、使用和搬运过程中要轻拿轻放。
11、不要自行拆卸、修理或改造本机。这些行为可能会引起仪器*性故障。
12、发生故障请与原购买处或本公司联系。
13、本产品自销售之日起一个月内，在*常使用及外观无破损情况下出现产品质量问题，客户凭销售发票原件、*保修卡及完整包装到原购买处或本公司更换相同的规格型号的产品，更换以后的产品延续原产品的保修期限和条款。
14、本产品自销售之日起一年内，在*常使用情况下，出现非人为故障属保修范围（用户自行拆机或在其他维修点维修本公司产品不予保修），客户凭销售发票原件和*保修卡联系原购买处，可获本公司免费保修一年。
15、本产品的条款*适用于在中国市场上销售的数字式扭矩测试仪产品，对超过包换期及保修期限的产品，客户可向原购买处查询维修事宜或与本公司联系，由本公司提供有偿维修。
