可调式扭力扳手刻度调节说明
文章来源:可调式扭力扳手  人气:  发表时间:2020-12-25 15:41
可调式扭力扳手刻度调节说明

***近我司技术人员接到可调式扭力扳手用户电话,询问可调式扭力扳手的刻度怎么调节,其实在可调式扭力扳手发货时都有放使用说明的,只要用户花上几分钟的时间,可调式扭力扳手刻度调节方法很快就学会了,就不用再找技术人员解答了。以下是可调式扭力扳手刻度调节方法,希望可调式扭力扳手用户可以看看。


可调式扭力扳手刻度调节方法:
1.设定扭力值;
A.逆时针方向旋转锁紧手柄,松开调整轮。
B.转动调整轮,使主标尺与副标尺(调整轮刻度)示值相加之和等于您所需要设定的扭力值。
C.扭力值设定后,顺时针方向旋紧锁紧手柄,扭力值设置工作完毕。
2.将扳手方隼套入相应尺寸规格的套筒;
3.将套筒套入螺母或螺栓头上;
4.顺时针方向均匀施力;
5.当听到“咔嗒”声或感到扳手有卸力感时,既已达到所设定的扭力值;
6.当您拧长螺栓或油管一类的螺母,套筒无zai法工作情况下,此时,需要更换开口头;
A.压下定位销,沿脱力方向施力,即可取下扳手头。
B.将选取后相应尺寸的开口头插入扳手杆旋转,使定位销弹入扳手头小孔定位即可。

铸衡生产的SGTG型可调式扭力扳手具有预置扭矩数值和发讯装置。本款可调式扭力扳手具有扭力准确、性能稳定、调校方便、寿命长等特点(50-100万次使用频率),可双向使用,单向(顺时针)有声响提示,1000N.m以上带有加长杆、大扭矩可做到6000N.m)


可调式扭力扳手图片

  可调式扭力扳手图片
螺栓头预置式扭力扳手

可调式扭力扳手规格型号

产品型号
(Model)

测量范围
(N.m

分度值
(N.m

   长度
(mm

  重量
(KG

 方榫
(in

SGTG-5

1-5

0.1

253

0.38

1/4

SGTG-10

2-10

0.2

253

0.38

1/4

SGTG-25

5-25

0.5

302

0.55

3/8

SGTG-50

10-50

2

412

1.2

1/2

SGTG-100

20-100

5

458

1

1/2

SGTG-200

40-200

7.5

550

2.1

1/2

SGTG-300

60-300

7.5

650

2.1

1/2

SGTG-450

150-450

10

685

2.37

3/4

SGTG-500

100-500

10

700

2.37

3/4

SGTG-760

280-760

10

835

4.2

3/4

SGTG-1000

200-1000

12.5

1340

4.46

3/4

SGTG-1500

300-1500

25

1750

7

1

SGTG-2000

750-2000

25

1760

7

1

SGTG-3000

1000-3000

50

2145

18.4

1

SGTG-4000

2000-4000

50

2180

29.5

38mm

SGTG-6000

3000-6000

100

2250

47

48mm


可调式扭力扳手 管钳头

螺栓头预置式扭力扳手


可调式扭力扳手特点:
1.采用镀铬合金钢材质,强度好,力矩范围大;
2.具有双向棘轮头,小规格力矩刻度设微分装置;
3.可另配开口头、活动开口头、勾头、管钳头;
4.具有预置扭矩数值和发讯装置,精度±4%.

 可调式扭力扳手 勾型

预置力矩扳手

可调式扭力扳手的用法
( 1 )所选用的力矩扳手的开口尺寸必须与螺栓或螺母的尺寸相符合,扳手开口过大易滑脱并损伤螺件的六角,在进口汽车维修中,应注意扳手公英制的选择;各类扳手的选用原则,一般优先选用套筒扳手,其次为梅花扳手,再次为开口扳手,然后选活动扳手。
( 2 )为防止扳手损坏和滑脱,应使拉力作用在开口较厚的一边,这一点对受力较大的活动扳手尤其应该注意,以防开口出现 " 八 " 字形,损坏螺母和扳手。( 3 )力矩扳手是按人手的力量来设计的,遇到较紧的螺纹件时,不能用锤击打扳手;除套筒扳手外,其它扳手都不能套装加力杆,以防损坏扳手或螺纹连接件
( 4 )力矩扳手使用时,当听到"啪"的一声时,此时是非常合适的了解各种力矩扳手的原理和各部分的作用还不够, 一个合格的技术操作 者还需要知道各种力矩扳手的用途, 会合理地选择适当的量具。
 可调式扭力扳手 梅花

螺栓头预置式扭力扳手
 可调式扭力扳手 开口

 可调式扭力扳手 开口


上海铸衡生产的SGDD-230可调式电动扭力扳手具有自动控制扭矩功能是装配螺纹件及螺栓的机械化施工工具。本款可调式电动扭力扳手应用于大型机械、起重设备和车辆装配作业以及对螺纹紧固件的扭矩及轴向拉力有严格要求的场合。我司电动扭力扳手还应用于栓焊结构桥梁的架设,厂房、塔架及化工、冶金、发电设备的安装。

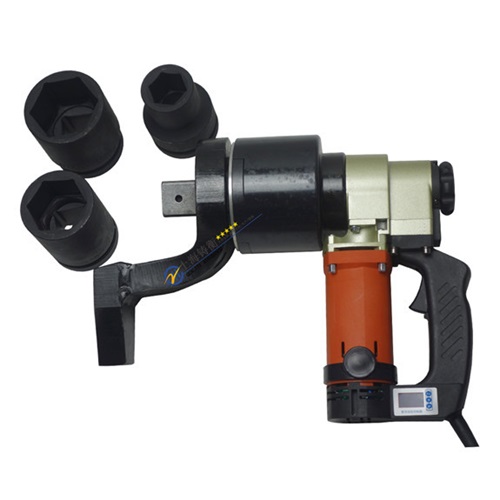

 SGDD-230可调式电动扭力扳手图片

SGDD-230电动扭力扳手


可调式电动扭力扳手规格型号

产品型号
(Model)
测量范围
(N.m)
   长度
(mm)
  重量
(KG)
  方榫
(mm)
 SGDD-230 50-230 336X69X182 3.1 19
SGDD-700 200-700 336X69X182 3.3 19
 SGDD-600 200-600 256X90X298 7.5 19
 SGDD-1000 300-1000 260X90X302 7.8 25
 SGDD-1500 500-1500 515X106X150 9.3 25
 SGDD-1500J 300-1500 322X90X270 8.0 25
 SGDD-2000 600-2000 520X115X150 10.8 32
 SGDD-2500 800-2500 363X112X288 9.5 32
 SGDD-3500 1500-3500 640X125X150 19 38


SGDD-700电动扭力扳手


可调式电动扭力扳手扭力的选择与调节

1、用户可在50-3500N.m的范围内任意选择相应规格的电动扭力扳手。
2、控制仪面板上有“扭矩调解旋钮”。刻有0-10个刻度值。细调旋钮的作用是在粗调两档之间进行调节补偿,以提高扭矩控制精度。(见后页)
3、调节方法:产品出厂时带有扭矩测试数据卡片,供用户标定时参考,用户可根据所需扭矩选择某一刻度值,按拧紧螺栓的操作方法,拧紧螺栓,用测力扳手或其它测力仪器测出螺栓的实际扭矩值,若扭矩相差较小,可用细调加以补偿,若相差较大,可将粗调向上或向下调一档,反复几次即可获得所需扭矩值。

可调式电动扭力扳手螺栓的拧紧操作

1、装上反力支架,并紧固螺钉。开动主机,使方头销孔与反力支架孔相对应,然后装入扳手套筒,插上销钉,并用橡胶圈固定。

2、将控制仪的扭矩旋钮调到所需扭矩值,将主机正反开关拨到正转位置,把扳手套筒套在螺纹连接件的六方上。
3、按下电源开关,扳手启动。当反力支架力臂靠牢支架时(支点可以是邻近的一只螺栓或其他可作支点的位置)螺栓开始拧紧。当螺栓扭矩达到预定扭矩时,扳手自动停止,紧固完成,松开电源开关,进行下一只螺栓的拧紧工作。
4、扳手自动停止后,靠反力支架的弹性形变力,使支架力臂自动脱离支点,取下扳手。如力臂不能脱离支点时,可拨动正反开关,点动电源开关扳手即可取下。

可调式电动扭力扳手图片

SGDD-3500电动扭力扳手

 铸衡厂家生产销售的SGSX-5系列的可调式数显扭力扳手运用科学的测量方法、先进的微电子技术、精密的加工工艺装配而成。本公司生产的可调式数显扭力扳手广泛适用于汽车、摩托车、机械制造等行业的螺栓紧固检测及控制,是保证和提高产品质量的必备工具。我司可调式数显扭力扳手具有三种测量单位切换(N.m、lbf.ft、lbf.in)、精度高、测量准确、性能稳定、耗电量低、操作简单等特点。


可调式数显扭力扳手图片 勾头
勾头数字扭矩扳手

可调式数显扭力扳手规格型号

产品型号

(Model)

测量范围

(N.m)

分度值

(N.m)

长度

(mm)

重量

(KG)

方榫

(in)

SGSX-2

0.2-2

0.001

355

0.35

1/4〞

SGSX-4

0.5-4

0.001

355

0.35

1/4〞

SGSX-10

2-10

0.01

355

0.35

3/8〞

SGSX-20

4-20

0.01

355

0.36

3/8〞

SGSX-50

10-50

0.01

360

0.75

3/8〞

SGSX-100

20-100

0.1

415

0.95

1/2〞

SGSX-200

40-200

0.1

505

1.25

1/2〞

SGSX-300

60-300

0.1

625

1.5

1/2〞

SGSX-500

100-500

0.1

780

2.55

3/4〞

SGSX-800

160-800

0.1

1050

3.9

3/4〞

SGSX-1000

200-1000

1

1050

4.2

1〞

SGSX-1500

300-1500

1

1400

6.75

1〞

SGSX-2000

400-2000

1

1400

8.3

1〞

SGSX-3000

600-3000

1

1720

8.8

1〞


可调式数显扭力扳手 棘轮

 高精度扭力扳手

可调式数显扭力扳手图片  开口
高精度扭力扳手

可调式数显扭力扳手图片 皮带

电子数显扭力计

可调式数显扭力扳手特点:

1.开机自检及自动置零;面板式软件调校及双向线性修正;

2.无信号两分钟自动关机;存储功能300组数据;

3.扭力方向和欠压提示;

4.防蚀按键、低耗电和长期稳定性设计;

5.三种测量单位切换(N.m、lbf.ft、lbf.in);

6.三种工作模式(峰值、跟踪、预置)切换;

7.任意报警值设置声光报警;

8.背光显示,有按键或有较大值变化会亮背光,无操作20秒自动关闭;

可调式数显扭力扳手图片(可勾型头)

高精度扭力扳手

可调式数显扭力扳手图片(可配梅花头)

电子数显扭力计



可调式数显扭力扳手图片(可配活动开口头)

电子数显扭力计



可调式数显扭力扳手图片(可配管钳头)

检测数显扭力扳手



 SGSX开关量可调式数显扭力扳手图片

SGSX开关量电子数显扭力计



SGSX非标改制可调式数显扭力扳手图片

SGSX非标改制电子数显扭力计
