机械式测力计

【产品特点】
SG 机械式测力计 简介: 我司生产的机械式测力计测力范围在零到2百千牛顿。本机械式测力计可供石油钻井和修井以及矿业勘探指示钻杆悬重;可供江河运输、海洋捕捞和各种锚链的拉力测量;可供海军部队用于水雷的布放及排除作业;可供电力行业高压线布线时拉力测...
电话:13916301192
详细介绍
机械式测力计
铸衡厂家的SGJX机械式测力计主要用于石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量,同时还应用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该机械式测力计具有使用方便、读数清晰、性能稳定、安全可靠等优点。仪表准确度为2.0级。

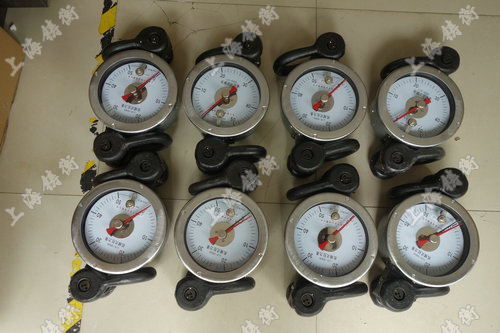

机械式测力计图片

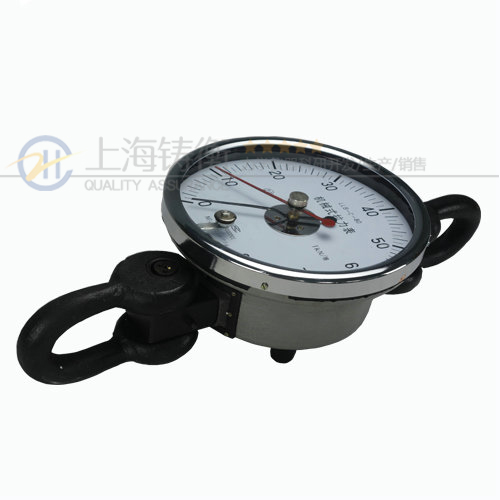

机械式测力计图片


机械式测力计规格型号

序号               NO 产品型号
(Model)
测量范围
  KN
分度值
(KN
   外形尺寸
   mm
  重量
(KG
01 SGJX-1 0-10 0.2 620X225X160 16
02 SGJX-3 0-30 0.5 620X225X160 16
03 SGJX-5 0-50 1 620X225X160 16
04 SGJX-8 0-80 2 620X225X160 16.5
05 SGJX-12 0-120 2 650X225X160 20
06 SGJX-16 0-160 2 650X280X160 20
07 SGJX-20 0-200 2.5 650X225X160 20


机械式测力计图片
机械式测力计使用说明
SGJX系列机械式测力计是我公司自行设计、生产的。本司机械式测力计产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该机械式测力计具有使用方便、读数清晰、性能稳定、安全可靠等优点。

 机械式测力计图片
二、机械式测力计主要技术参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S3、测力仪表的灵敏度应小于或等于满量程载荷0.5%4、型号、测量范围、外形尺寸、重量
 机械式测力计图片
三、机械式测力计结构及工作原理
1、结构分三部分:连接件部分、放大装置部分、显示部分。
2、工作原理:
   当作用力通过连接件作用在变形体上,使之产生弹性变形,在弹性范围内,变形量与作用力基本成正比,这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大,通过指针在表盘上的指示读出作用力的值。
注:作业中具体选型应根据机械设备的结构和地质情况经计算后确定。

 机械式测力计图片

机械式测力计使用方法
1、两端的拉环通过绞链与力源连接(如使用钢丝绳或其它可自由转动的联接件)。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外,在表后应备装一条保护钢丝绳。
3、调零:在加载之前,用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态,确认装卡牢固后方可加载。




机械式测力计注意事项
1、避免强烈震动。
2、工作时外力作用线必须与表的轴线重合。
3、拉力表直接作用力不得超过表的上限值。
4、安全使用拉力表非常重要,如进行维修时应返回我公司。

由于擅自维修产生不良后果,我公司不负责任。


机械式测力计用途:本产品用在石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量。同时还应用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。 机械式拉力计应用在钻井作业中,指示钻杆悬重,防止卡钻、打钻事故;应用在井下作业施工中,指示修井作业车绞盘牵引力的大小,防止井管拔脱和井架损坏,起着重要的安全防护作用。


多年来,上海铸衡电子科技有限公司一直服务于融水各行业客户,经研究、摸索、总结出一套完整的产品服务保障体系,向用户提供优质及时的售前、售中、售后服务:
  一、质量保证
  我经营部保证向客户提供的设备是原厂生产的,并且出厂资料配件齐全。为保持合同设备的正常运行和维护,我部保证提供的技术产品是完整、清楚和正确的。
  二、质量保证措施
保修期限:在保修期内提供现场服务。
