10KN指针式测力计

【产品特点】
10KN指针式测力计:SGJX系列10KN指针式测力计是铸衡自行设计生产的。本指针式测力计产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该指针式测力计具有使用方便、读数清晰、性能稳定、安全可靠等优点。...
电话:13916301192
详细介绍
10KN指针式测力计
SGJX系列10KN指针式测力计是铸衡自行设计生产的。本指针式测力计产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该指针式测力计具有使用方便、读数清晰、性能稳定、安全可靠等优点。

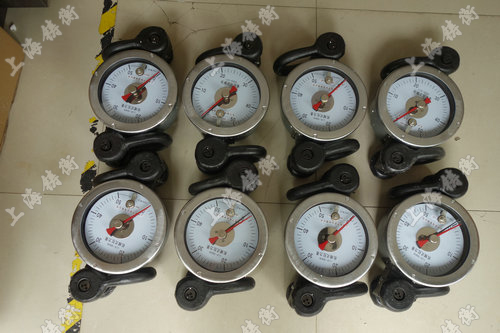

指针式测力计图片

指针式测力计

指针式测力计规格型号
产品型号
(Model)
测量范围
  KN)
分度值
(KN)
   外形尺寸
   mm)
  重量
(KG)
SGJX-1 0-10 0.2 620X225X160 16
SGJX-3 0-30 0.5 620X225X160 16
SGJX-5 0-50 1 620X225X160 16
SGJX-8 0-80 2 620X225X160 16.5
SGJX-12 0-120 2 650X225X160 20
SGJX-16 0-160 2 650X280X160 20
SGJX-20 0-200 2.5 650X225X160 20



指针式测力计主要技术参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S3、测力仪表的灵敏度应小于或等于满量程载荷0.5%4、型号、测量范围、外形尺寸、重量。

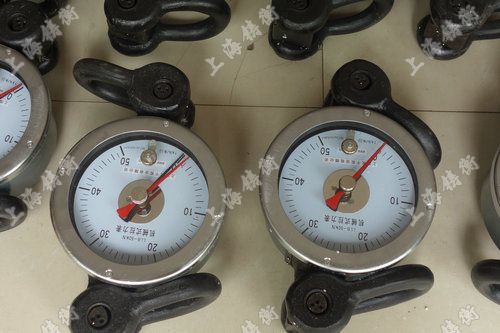

指针式测力计


指针式测力计结构及工作原理
1、结构分三部分:连接件部分、放大装置部分、显示部分。
2、工作原理:
   当作用力通过连接件作用在变形体上,使之产生弹性变形,在弹性范围内,变形量与作用力基本成正比,这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大,通过指针在表盘上的指示读出作用力的值。
注:作业中具体选型应根据机械设备的结构和地质情况经计算后确定。

10KN指针式测力计

 指针式测力计使用方法
1、两端的拉环通过绞链与力源连接(如使用钢丝绳或其它可自由转动的联接件)。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外,在表后应备装一条保护钢丝绳。
3、调零:在加载之前,用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态,确认装卡牢固后方可加载。

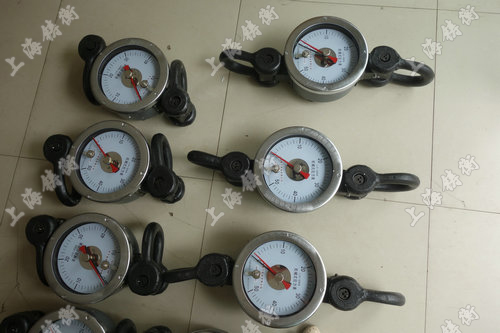

指针式测力计


指针式测力计注意事项
1、避免强烈震动。
2、工作时外力作用线必须与表的轴线重合。
3、拉力表直接作用力不得超过表的上限值。
4、安全使用拉力表非常重要,如进行维修时应返回我公司。
由于擅自维修产生不良后果,我公司不负责任。



  我们只做厂家直销!为您节省更多的钱!砍掉中间商的利润盘剥!直接给您出厂的价格!
  像我们这种的高质量产品,您从别的地方买,根本享受不到像我们这么优惠的出厂价格!
  同等的价格,我们保证质量更好!
  同等的质量,我们保证价格更低!

我司还销售:15000N.m扭力扳手倍增器
