厂房用的电动扭力扳手,电动扭力扳手厂房专用

【产品特点】
我司电动扭力扳手是装配螺纹件及螺栓的机械化施工工具。电动扭力扳手广泛应用于栓焊结构桥梁的架设厂房塔架及化工冶金发电设备的安装。...
电话:13916301192
详细介绍

厂房用的电动扭力扳手,电动扭力扳手厂房专用

我司的电动扭力扳手测量范围在50-3500N.m。本款电动扭力扳手具有自动控制扭矩功能是装配螺纹件及螺栓的机械化施工工具。铸衡电动扭力扳手广泛应用于栓焊结构桥梁的架设,厂房、塔架及化工、冶金、发电设备的安装。此款电动扭力扳手还应用于大型机械、起重设备和车辆装配作业以及对螺纹紧固件的扭矩及轴向拉力有严格要求的场合。

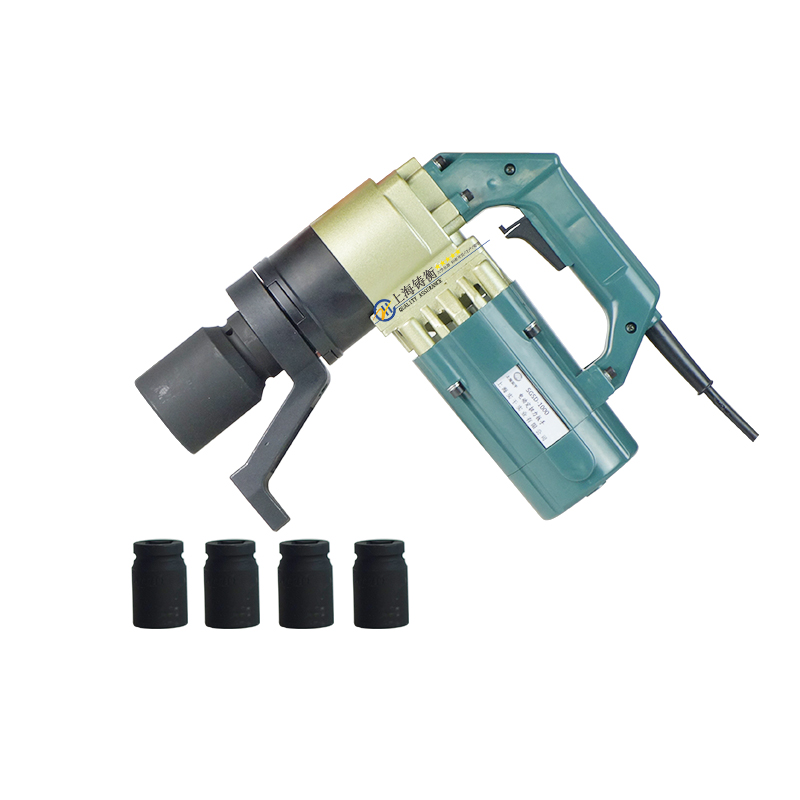

电动扭力扳手图片

800-2500n/m电动扭力扳手

电动扭力扳手规格型号

产品型号
(Model)

测量范围
(N.m

   长度
(mm

  重量
(KG

  方榫
(mm

 SGDD-230

50-230

336X69X182

3.1

19

SGDD-700

200-700

336X69X182

3.3

19

 SGDD-600

200-600

256X90X298

7.5

19

 SGDD-1000

300-1000

260X90X302

7.8

25

 SGDD-1500

500-1500

515X106X150

9.3

25

 SGDD-1500J

300-1500

322X90X270

8.0

25

 SGDD-2000

600-2000

520X115X150

10.8

32

 SGDD-2500

800-2500

363X112X288

9.5

32

 SGDD-3500

1500-3500

640X125X150

19

38



电动扭力扳手扭矩的选择与调节

1、用户可在50-3500Nm的范围内任意选择相应规格的电动扭力扳手。
2、控制仪面板上有“扭矩调解旋钮”。刻有0-10个刻度值。细调旋钮的作用是在粗调两档之间进行调节补偿,以提高扭矩控制精度。(见后页)
3、调节方法:产品出厂时带有扭矩测试数据卡片,供用户标定时参考,用户可根据所需扭矩选择某一刻度值,按拧紧螺栓的操作方法,拧紧螺栓,用测力扳手或其它测力仪器测出螺栓的实际扭矩值,若扭矩相差较小,可用细调加以补偿,若相差较大,可将粗调向上或向下调一档,反复几次即可获得所需扭矩值。

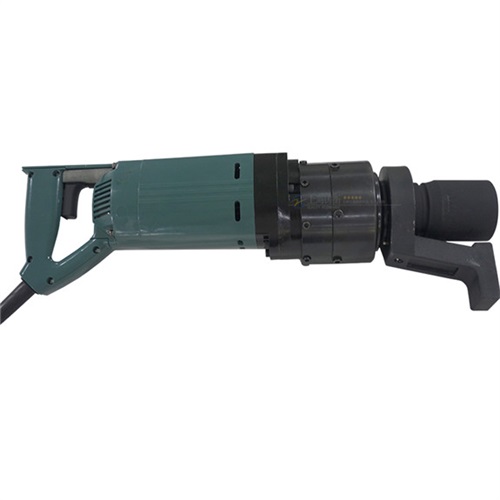

200-600n/m电动扭力扳手图片

200-700n/m电动扭力扳手


电动扭力扳手螺栓的拧紧操作

1、装上反力支架,并紧固螺钉。开动主机,使方头销孔与反力支架孔相对应,然后装入扳手套筒,插上销钉,并用橡胶圈固定。

2、将控制仪的扭矩旋钮调到所需扭矩值,将主机正反开关拨到正转位置,把扳手套筒套在螺纹连接件的六方上。
3、按下电源开关,扳手启动。当反力支架力臂靠牢支架时(支点可以是邻近的一只螺栓或其他可作支点的位置)螺栓开始拧紧。当螺栓扭矩达到预定扭矩时,扳手自动停止,紧固完成,松开电源开关,进行下一只螺栓的拧紧工作。
4、扳手自动停止后,靠反力支架的弹性形变力,使支架力臂自动脱离支点,取下扳手。如力臂不能脱离支点时,可拨动正反开关,点动电源开关扳手即可取下。

电动扭力扳手图片
50-230n/m电动扭力扳手

数显电动扭力扳手图片

数显电动扭矩扳手



 电动扭力扳手注意事项操作

(需特别注意)
1、接通电源前应先查看电源电压是否与本产品铭牌相符,是否有接地装置。当电源电压超出+10%时应采取稳压措施,否则会影响控制精度。接地不良易造成事故。
2、工具使用的环境温度为-10℃-40℃,过高过低都会影响控制精度。
3、被拧螺栓的初始扭矩不得大于工具的额定扭矩的70%。螺栓达到额定扭矩后不得重拧。
4、工具用于拆卸螺栓时,其扭矩不得大于额定扭矩值。一般情况下,不是本扳手拧紧的或锈蚀严重的螺栓,不宜用本扳手拆卸,以免造成工具损坏。
5、变换旋转方向时,必须待电机停止转动后进行,严禁在运转中拨动正反开关。
6、当扳手自动停止后即可松开开关(如果不断开开关,过5秒钟扳手就会自行启动)待4-5秒后再进行开动扳手,否则扳手不能启动。




扭剪型电动扭力扳手图片

扭剪型电动扭力扳手

扭剪型电动扭力扳手规格型号

产品型号
(Model)

测量范围
 M

   长度
(mm

  重量
(KG

zui大扭矩
(N.m

    转速(r/min

SGNJ-22

16-22

290X90X270

6.9

1000

16

SGNJ-24

16-24

350X90X270

8.5

1500

12

SGNJ-24J

16-24

545X90X270

9.2

1300

12

SGNJ-27

22-27

400X105X280

9.0

1700

7

SGNJ-30

24-30

405X105X285

9.5

2500

5





测力计仪器保修须知

     测力计仪器属于以下情况的故障或损坏均不在保修之列。

   非我司提供的附品(电瓶,显示屏、 排线、数据线,外壳等)由该产品的生产厂商提供保修服务。具体保修承诺请见附品的产品保修证书。

    整机、部件已经超过保修期。

    因意外因素或人为原因引起的故障包括:操作失误、划伤、搬运、移动、磕碰、输入不合适的电压、带电拔插打印机等外围设备、测力计仪器内进入异物(水或其他物品)等原因造成的机器故障或损坏。

因使用非正版、非我处经销商购买的测力计仪器故障或损坏。 因自然灾害等不可抗力(如地震、火灾)等原因造成的故障或损失。



      我司还销售:1000N数字推拉力计   数显扭力测试仪     瓶盖扭力测试仪    数字推拉力计   手动扭力扳手      定扭矩电动扳手    数字扭力测试仪   国产扭力扳手    数字压力计   电批扭力测试仪      电子测力仪     扭力扳手测试仪   定扭力扳手
