拧紧钢构螺栓用的电动扭力扳手_电动扭力扳手



SGDD电动扭力扳手简介:

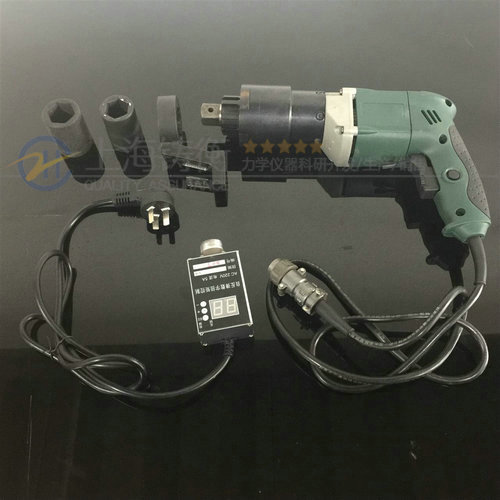

    上海铸衡厂家供应M4 M8 M12 M16拧紧钢构螺栓用的电动扭力扳手。我司生产的电动扭力扳手由主机和控制仪两部分组成,主机采用双重绝缘单相串激式电动机和减速机构,该SGDD系列电动扭力扳手是装配螺纹件及螺栓的机械化施工工具,具有自动控制扭矩功能。电动扭力扳手广泛应用于栓焊结构桥梁的架设,厂房、塔架及化工、冶金、发电设备的安装。大型机械、起重设备和车辆装配作业,以及对螺纹紧固件的扭矩及轴向拉力有严格要求的场合。

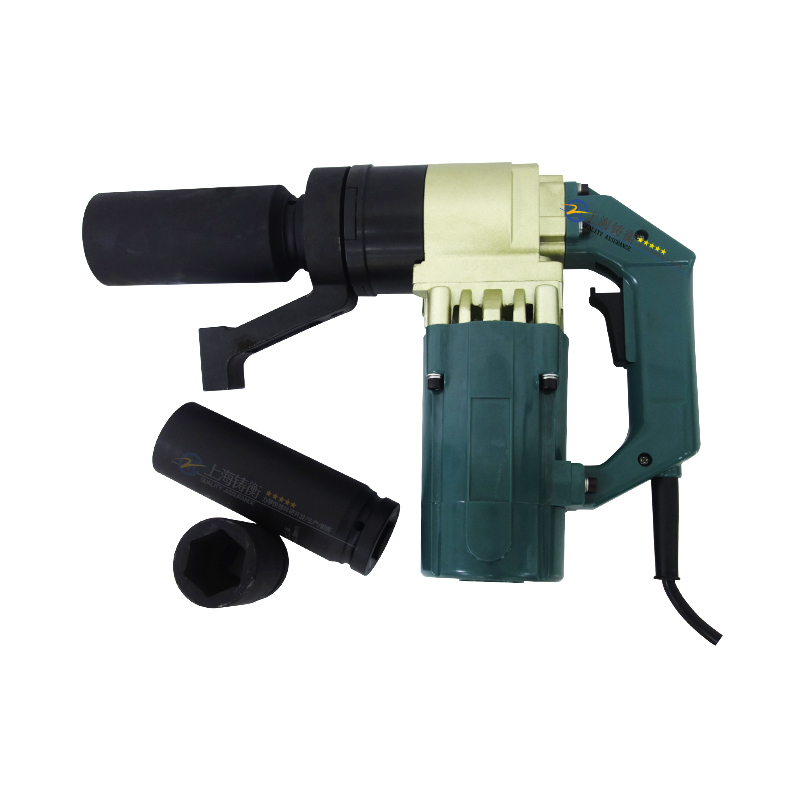

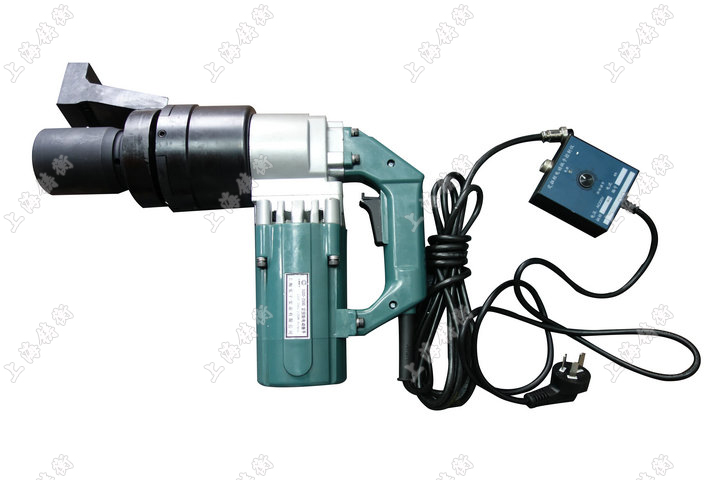

电动扭力扳手





电动扭力扳手规格型号



产品型号
(Model)

测量范围
(N.m

   长度
(mm

  重量
(KG

  方榫
(mm

 SGDD-230

50-230

336X69X182

3.1

19

SGDD-700

200-700

336X69X182

3.3

19

 SGDD-600

200-600

256X90X298

7.5

19

 SGDD-1000

300-1000

260X90X302

7.8

25

 SGDD-1500

500-1500

515X106X150

9.3

25

 SGDD-1500J

300-1500

322X90X270

8.0

25

 SGDD-2000

600-2000

520X115X150

10.8

32

 SGDD-2500

800-2500

363X112X288

9.5

32

 SGDD-3500

1500-3500

640X125X150

19

38

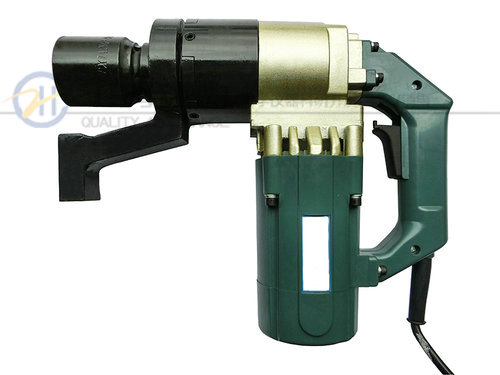

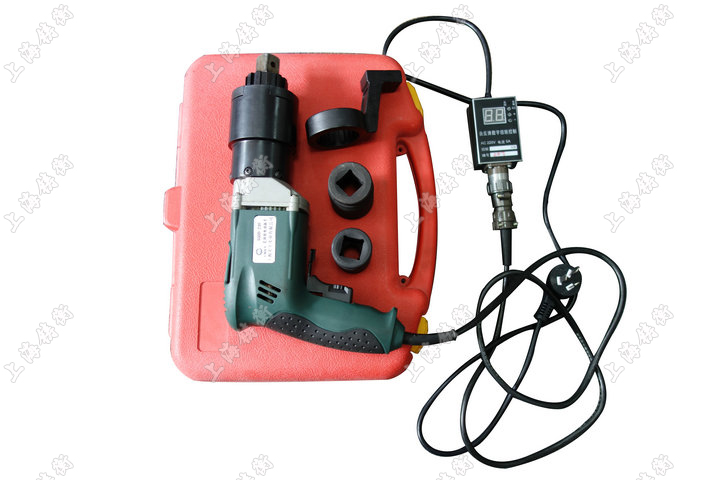

 电动扭力扳手

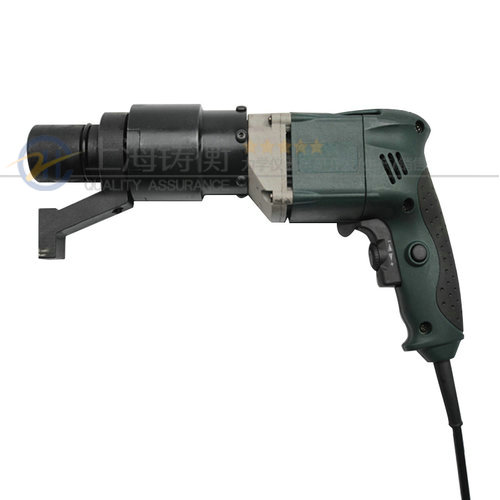

电动扭力扳手





电动扭力扳手产品特点:



    电动扭力扳手结构新颖、体积小、重量轻、安全可靠。由于采用静扭结构,运转平稳,无振动、无冲击,噪音小,操作者不受反力矩的影响,因而劳动强度低。额定电压220V50/60Hz  精度±5%

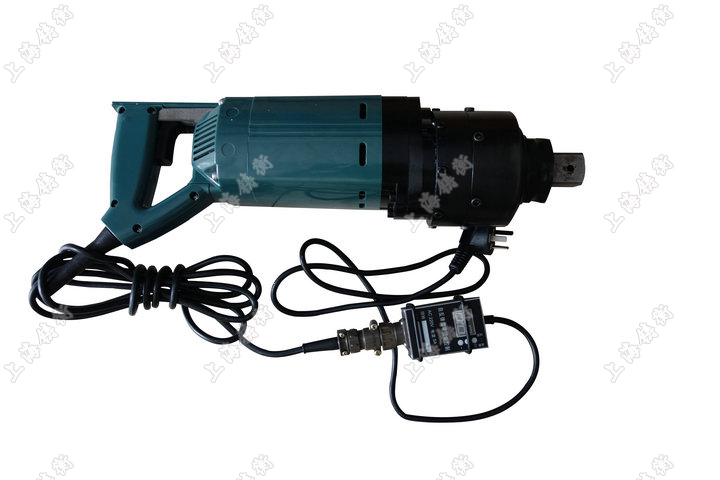

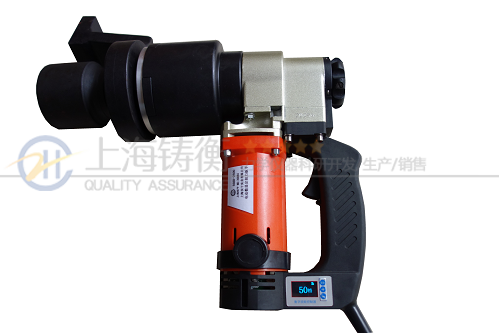

电动扭力扳手

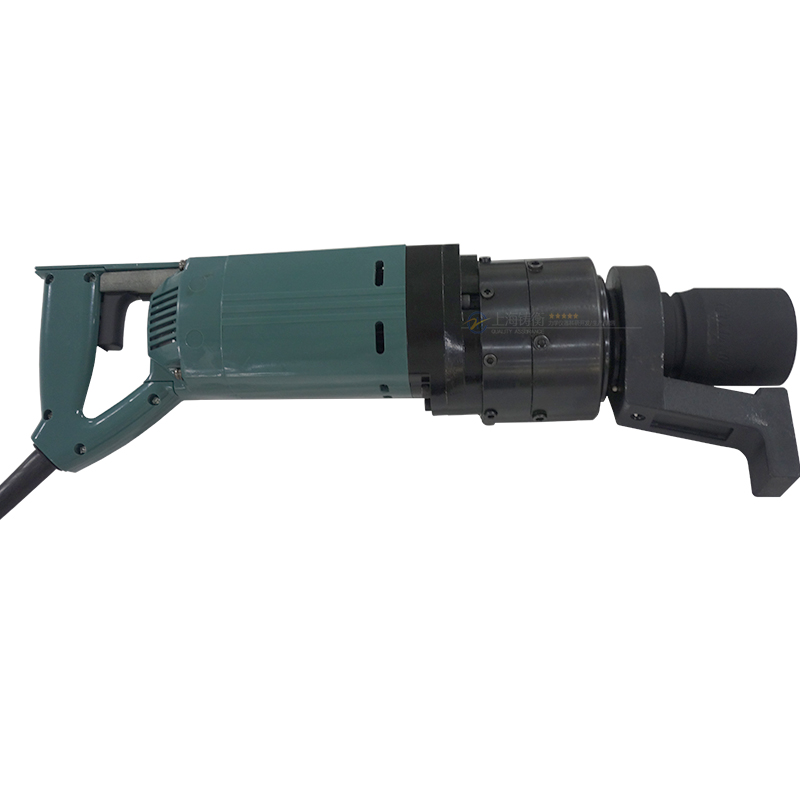

电动扭力扳手





电动扭力扳手螺栓的拧紧操作:



1、装上反力支架,并紧固螺钉。开动主机,使方头销孔与反力支架孔相对应,然后装入扳手套筒,插上销钉,并用橡胶圈固定。

2、将控制仪的扭矩旋钮调到所需扭矩值,将主机正反开关拨到正转位置,把扳手套筒套在螺纹连接件的六方上。

3、按下电源开关,扳手启动。当反力支架力臂靠牢支架时(支点可以是邻近的一只螺栓或其他可作支点的位置)螺栓开始拧紧。当螺栓扭矩达到预定扭矩时,扳手自动停止,紧固完成,松开电源开关,进行下一只螺栓的拧紧工作。

4、扳手自动停止后,靠反力支架的弹性形变力,使支架力臂自动脱离支点,取下扳手。如力臂不能脱离支点时,可拨动正反开关,点动电源开关扳手即可取下。

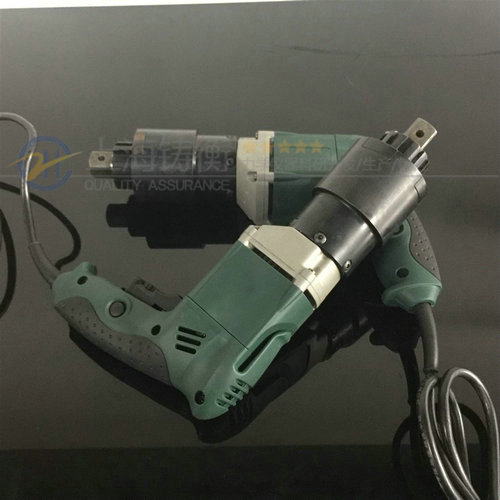

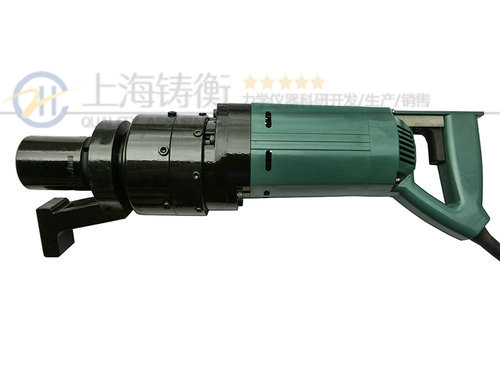

电动扭力扳手

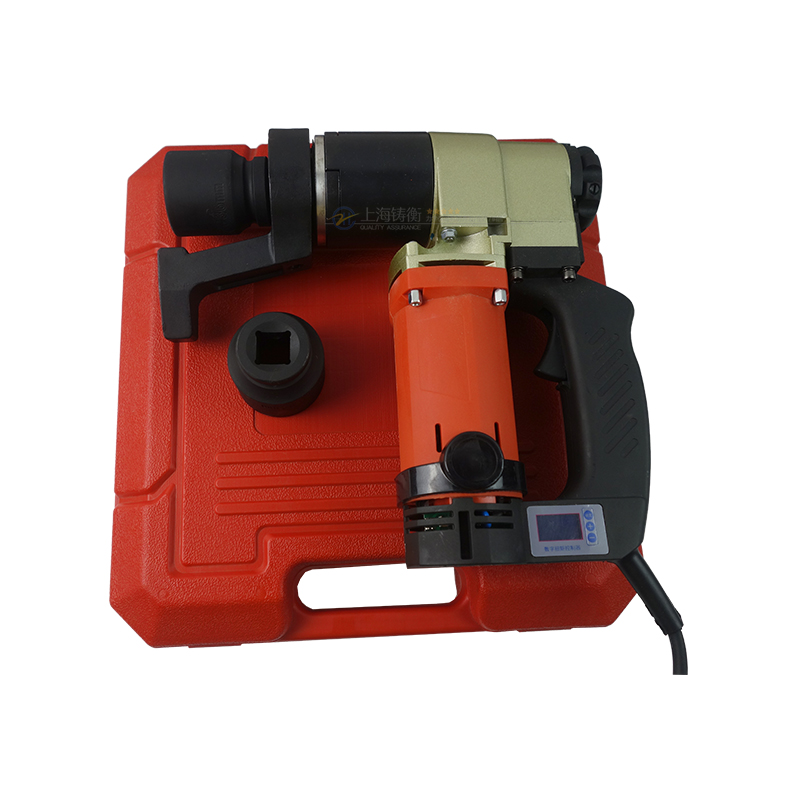

 电动扭力扳手





电动扭力扳手扭矩的选择与调节:



1、用户可在50-3500Nm的范围内任意选择相应规格的电动扭力扳手。

2、控制仪面板上有“扭矩调解旋钮”。刻有0-10个刻度值。细调旋钮的作用是在粗调两档之间进行调节补偿,以提高扭矩控制精度。(见后页)

3、调节方法:产品出厂时带有扭矩测试数据卡片,供用户标定时参考,用户可根据所需扭矩选择某一刻度值,按拧紧螺栓的操作方法,拧紧螺栓,用测力扳手或其它测力仪器测出螺栓的实际扭矩值,若扭矩相差较小,可用细调加以补偿,若相差较大,可将粗调向上或向下调一档,反复几次即可获得所需扭矩值。





 电动扭力扳手
