机械式测力计标准
浏览: 发布日期:2016-03-21
机械式测力计标准

SGJX系列机械式测力计是我公司自行设计生产的。本司机械式测力计产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该机械式测力计具有使用方便、读数清晰、性能稳定、安全可靠等优点。

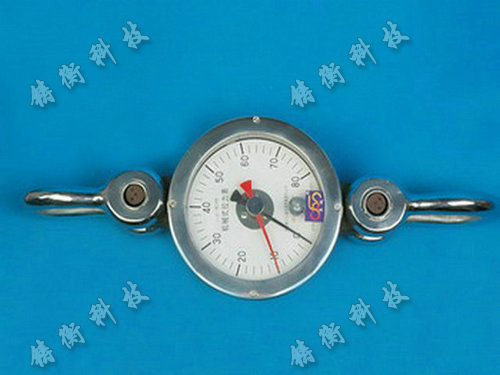

机械式测力计图片


机械式测力计

     机械式测力计主要技术参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S3、测力仪表的灵敏度应小于或等于满量程载荷0.5%4、型号、测量范围、外形尺寸、重量


    机械式测力计结构及工作原理
1、结构分三部分:连接件部分、放大装置部分、显示部分。
2、工作原理:
   当作用力通过连接件作用在变形体上,使之产生弹性变形,在弹性范围内,变形量与作用力基本成正比,这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大,通过指针在表盘上的指示读出作用力的值。
注:作业中具体选型应根据机械设备的结构和地质情况经计算后确定。


 机械式测力计使用方法
1、两端的拉环通过绞链与力源连接(如使用钢丝绳或其它可自由转动的联接件)。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外,在表后应备装一条保护钢丝绳。
3、调零:在加载之前,用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态,确认装卡牢固后方可加载。

 机械式测力计注意事项
1、避免强烈震动。
2、工作时外力作用线必须与表的轴线重合。
3、拉力表直接作用力不得超过表的上限值。
4、安全使用拉力表非常重要,如进行维修时应返回我公司。
由于擅自维修产生不良后果,我公司不负责任。

机械式测力计

机械式测力计标准

机械式测力计规格型号

序号               NO 产品型号
(Model)
测量范围
  (KN)
分度值
(KN)
   外形尺寸
   (mm)
  重量
(KG)
01 SGJX-1 0-10 0.2 620X225X160 16
02 SGJX-3 0-30 0.5 620X225X160 16
03 SGJX-5 0-50 1 620X225X160 16
04 SGJX-8 0-80 2 620X225X160 16.5
05 SGJX-12 0-120 2 650X225X160 20
06 SGJX-16 0-160 2 650X280X160 20
07 SGJX-20 0-200 2.5 650X225X160 20


机械式测力计

提高产品的质量和加强全方面的服务。是我上海铸衡公司一贯的宗旨,在售后服务上重点注重服务的质量和维修的技术力量及响应的时间和速度。为此各分公司都配备了专业维修技术人员,由公司统一为用户进行定期或不定期的维修和保养等各种售后服务。

我司还销售:40-200N.m表盘式扭力扳手
