本开关量信号扭力扳手具有高精度、易操作、携带方便等优点。与各种试验台及夹具组合可构成不同用途的试验机，方便测试者使用。
特别说明：
 　 开关量信号扭力扳手有很多规格供用户选用，用户可根据所需测试产品的力值大小，选择相应规格的仪器。科学的使用测试范围为满量程的20%～100%。
本系列开关量信号扭力扳手是一种小型简便高精度的测试仪器，广泛应用于电子电器、建筑五金、轻工纺织、汽车配件、打火机等点火装置、消防器材、制笔、制锁、渔具、化工、动力机械、科研机构等行业的扭力测试等。数字显示分辨率高，采样速度高，使用方便。

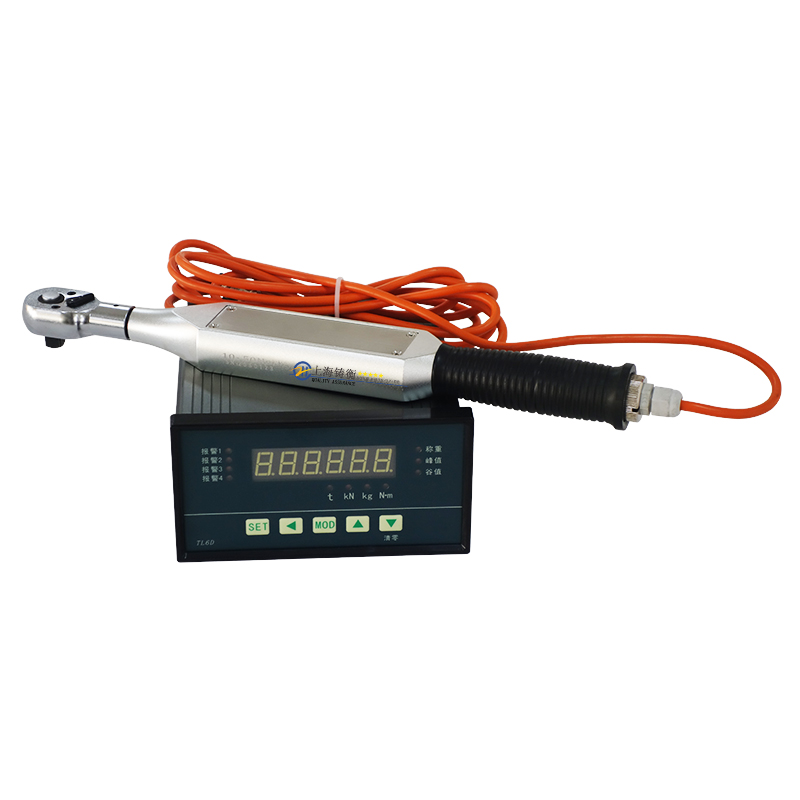

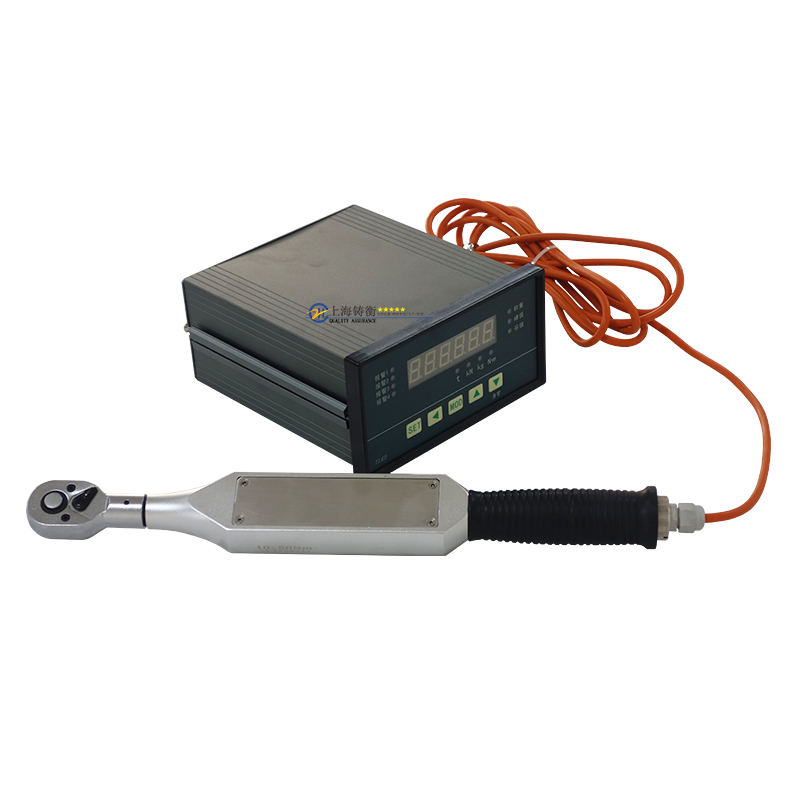

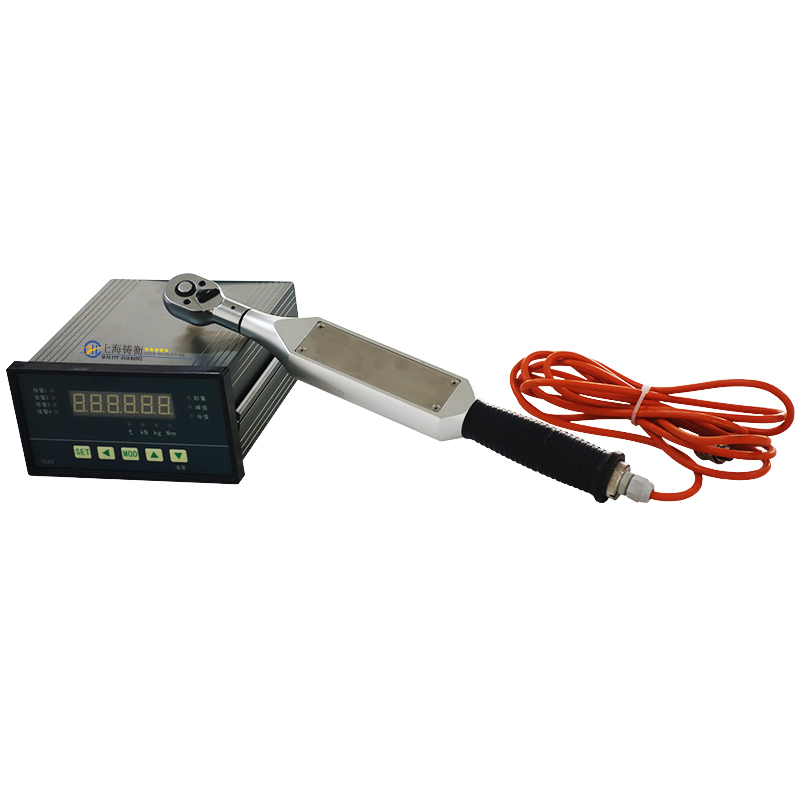

 开关量信号扭力扳手图片

开关量信号扭力扳手详细参数：


一、基本技术规格
1、 显示范围：-199999—999999；
2、 自适应数字滤波，不需要人工设定滤波系数；
3、 可选自动零位跟踪功能；
4、 可选天平模式和快速采样（采样频率 60Hz）模式；
5、 峰值、谷值显示功能；
6、 基本误差±1%F·S；
7、 为传感器提供精密 5V 激励电压；
8、 开孔尺寸：152*76*168mm；
9、 仪表电源：100V-240V AC；
10、工作环境：0℃-50℃，湿度低于 90%RH，不结霜；
二、选配功能规格：
      最多 4 路继电器（开关量）输出；
      高精度模拟量输出（4-20mA,0-5V 或 0-10V）；
      RS485 或 RS232 通讯接口；

三、功能设定
1、 开机自检后，进入称重模式，显示当前重量。
2、 按“MOD”键，在称重、峰值、谷值之间循环切换。
3、 在称重模式下，按“▼”键，可对显示值清零（关机后，不保存此零点值）。
4、 在峰谷值模式下，按“▼”键，可清峰谷值。
5、 溢出显示“------”。
四、参数设置
1、 报警参数设置(无继电器功能时，无需设置)
    在称重模式下，长按（2 秒内不松开）“SET”键，显示“OUT1”,按“◀”键进入第一路报警值设定。按“MOD”键退出并保存，显示“OUT2”，按“MOD” +“◀”
键可依次设定 OUT3、OUT4、ALO1、ALO2、ALO3、ALO4、HYA1、HYA2、HYA3、HYA4参数值，最后回到称重状态。
    注：OUTX 为报警设定值，ALOX 为报警方式（H：高于设定值报警，L：低于设定值报警），HYAX 为报警灵敏度（防止继电器在报警临界点来回动作）。
    在此期间，按“SET”键，直接退出。长按“SET”键，显示“OA”，进入工作参数设定。
2、 工作参数设定（共 8 个参数）
    在称重模式下，长按“SET”键两次，显示“OA”，按“◀”键进入，设置密码“111111”，密码正确后，按“MOD”显示“In-A”，按“◀”键进入参数值设定，按“MOD”保存并循环设定以下参数：
   1、 零点修正:In-A （此功能一般用于清皮重，断电保存）
       例如：仪表当前显示 100.00，可设置 In-A 为-100.00，可使仪表上电显示 0。
   2、 小数点位置：In-d
       按“◀”键，依次向左循环小数点位置。
   3、 零点跟踪范围(天平模式不需要此功能)：tr-d
   4、 单位：unIt
       t:0 kN:1    kg:2 N·m:3
   5、 工作模式（需要重新开机后，设定生效）：Fbc
       天平模式（即：称量精度高）：0 快速采样模式：1
   6、 模拟量输出满量程：dAc
      一般设定为传感器或传感器组的满量程
   7、 仪表通讯地址(000-255)：Addr
   8、 仪表通讯波特率：bAud
      9600：0 19200：1

五、快速标定
  在称重模式下，传感器或传感器装置空载的状态下，同时长按“SET”与“◀”键，
显示“ctrL”,进入快速标定状态。
按“◀”键，显示“000000”，且末位闪烁，通过“◀”“▲”“▼”三键，将显示值设定为传感器装置将要加上的重量值（此时传感器可以不加载），设定完毕，给传感器加上设定的重量，稳定后按“SET”键，仪表显示“-”、“- -”、“- - -”、…“- - -- - -”最后显示称量值，表明标定过程结束。
六、模拟量输出智能标定
   在称重模式下，并在仪表显示值为“0”的状态下，同时长按“SET” 与“▲”键，显示 dAc,进入模拟量标定。
       按“◀”显示“000000”,且末位闪烁，通过“◀”“▲”“▼”三键，调整模拟量输出的测量值，直到输出为“0V”或“4mA”为止。
按“MOD”键，显示“065535”，通过“◀”“▲”“▼”三键，调整模拟量输出的测量值，直到输出为“5V、10V”或“20mA”为止。
最后按“SET”键退出模拟量输出标定过程，回到称重状态。


接线端子定义：
            OUT1、OUT2、OUT3、OUT4：继电器输出端口，每一路都有一个公共端，一个常开端，一个常闭端。
            TX、RX、GND：RS485、RS232 接口。
            DAC、GND：高精度变送输出接口。
            IN、GND：开关量输入接口（预留）。
八、通讯协议
（支持 Modbus-RTU 协议、TG ONE 多路数据采集管理软件）详见通讯协议
  维护保养及注意事项

一. 为保证仪表清晰和使用寿命，本仪表不宜放在阳光直射下使用，放置地点应较平整。
二. 不宜放在粉尘及振动严力的地方使用，避免在潮湿的环境中使用。
三. 传感器和仪表须可靠连接，系统应有良好的接地，远离强电场、强磁场，传感器和仪表应远离
强腐蚀性物体，远离易燃易爆物品。
▲！不要在有可燃性气体或可燃性蒸汽的场合使用；不得使用在压力容器罐装系统。
▲！在雷电频繁发生的地区，必须安装可靠的避雷器，以确保操作人员人身安全，防止雷
击损坏仪表及相应设备。
▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在测力仪上
进行电焊操作或其他强电场操作；在雷雨季节，必须落实可靠的避雷措施，防止因雷
击造成传感器和仪表的损坏，确保操作人员的人身安全和测力设备及相关设备的安全
运行。
四. 严禁使用强溶剂(如：苯、硝基类油)清洗机壳。
五. 不得将液体或其他导电颗粒注入仪表内，以防仪表损坏和触电。
六. 在插拔仪表与外部设备联接线前，必须先切断仪表及相应设备电源！
▲！在插拔传感器联接线前，必须先切断仪表电源（关机）！
▲！在插拔大屏幕联接线前，必须先切断仪表和大屏幕电源！
▲！在插拔通讯联接线前，必须先切断仪表和上位机电源！
七. 公司忠告客户：使用本公司仪表前应对仪表进行检测验收。本公司仅对仪表自身质量负责，
最高赔偿额在故障仪表自身价值2倍以内，对仪表所处的系统问题不承担责任。
八. 仪表对外接口须严格按使用说明书中所标注的方法使用，不得擅自更改联接。本表在使用过程中
   若出现故障，应立即拔下插头，送专业厂维修。一般非衡器专业生产厂家不要自行修理以免造成更
   大的损坏。
九. 本仪表自销售之日起一年内，在正常使用条件下，出现非人为故障属保修范围，请用户将产品及
保修卡(编号相符)，一同寄往特约维修点或供应商。本厂对仪表实行终身维修。

上海铸衡电子科技有限公司出售的所有的测力计产品，只要不是人为损坏的情况下，在一年以内都可以为您免费提供配件更换服务，如果超出保修期限，本公司可免费提供电话指导服务或配件出售。
